Szczegóły Produktu:
|
| Nazwa: | Bezpośrednie obrazowanie laserowe (LDI) | Aplikacja: | PCB HDI FPC |
|---|---|---|---|
| Maksymalny rozmiar ekspozycji: | 610*710mm | Szerokość linii: | 30μ |
| Linia Linia Odległość: | 10% | Tolerancja szerokości linii: | 10% |
| Możliwość wyrównania: | 24μm | Typ lasera: | Laser LD, 405±5nm |
| wydajny: | 30-40S @ 18 "* 24" | Wzrost i spadek odchylenia: | Stały wzrost i skurcz, automatyczny wzrost i skurcz, wzrost i skurcz interwału, wyrównanie przegród |
| Format pliku: | Gerber 274X, ODB++ | ||
| High Light: | Trójfazowy laserowy sprzęt do bezpośredniego obrazowania,laserowy sprzęt do bezpośredniego obrazowania 380 V,maszyna do naświetlania uv 380 V 30um pcb |
||
Rozwiązania systemowe do bezpośredniego obrazowania laserowego (LDI) dla różnych wielowarstwowych płytek PCB
Rozwiązania LIMATA do bezpośredniego obrazowania laserowego
Zwiększone wymagania techniczne w produkcji PCB spowodowane bardziej zaawansowanymi projektami PCB (w kierunku cieńszych materiałów, bardziej złożonych i drobniejszych struktur przy tylko małych tolerancjach reguł projektowych) nałożyły ograniczenia dla konwencjonalnej metody litografii kontaktowej z maską (fotonarzędzia), w szczególności do produkcji bardziej zaawansowanych Zastosowania PCB.
Doprowadziło to do przejścia w technologii produkcji z konwencjonalnej litografii kontaktowej z maską do bezmaskowego bezpośredniego obrazowania płytek PCB, w którym do obrazowania wzoru bezpośrednio na panelu pokrytym powłoką fotolitograficzną lub do obrazowania maski lutowniczej w płynie używany jest sterowany programowo laser lub źródło światła. odporne na warstwy na zapleczu procesu produkcyjnego PCB.
Kluczowe zalety technologii Direct Imaging (DI) to:
·Większa dokładność w rejestracji jak i druku (jednolitość linii)
·Większa głębia ostrości
·Pełna identyfikowalność produktu i procesu podczas procesu produkcyjnego (interfejsy danych)
·Wyższa produktywność i poziomy jakości (przepustowość i uzyski) podczas produkcji PCB
· Niższe koszty procesu i całkowite koszty posiadania w porównaniu z konwencjonalną litografią maski/folii podczas procesu tworzenia wzoru lub maski lutowniczej

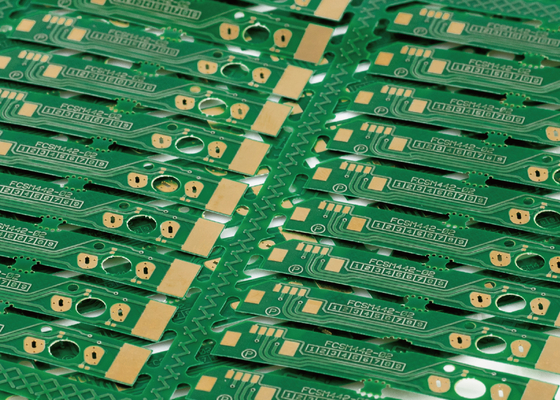

Bezpośrednie obrazowanie laserowe PCB (LDI)
Podczas wytwarzania płytki drukowanej ślady obwodów są definiowane przez proces obrazowania.Bezpośrednie obrazowanie laserowe (LDI) naświetla ślady bezpośrednio za pomocą silnie skupionej wiązki laserowej, która w sterowanej NC, zamiast zalanego światła przechodzącego przez narzędzie fotograficzne, wiązka laserowa utworzy obraz cyfrowo.
Jak działa laserowe obrazowanie bezpośrednie (LDI)?
Bezpośrednie obrazowanie laserowe wymaga płytki drukowanej z powierzchnią światłoczułą, która jest umieszczona pod laserem sterowanym komputerowo.A potem komputer za pomocą światła lasera tworzy obraz na tablicy.Komputer skanuje powierzchnię płyty do obrazu rastrowego, dopasowując obraz rastrowy do wstępnie załadowanego pliku projektowego CAD lub CAM, który zawiera specyfikacje niezbędnego obrazu przeznaczonego dla płyty, laser służy do bezpośredniego tworzenia obrazu na płycie .
| Specyfikacja/model | DPX230 |
| Podanie | PCB, HDI, FPC (warstwa wewnętrzna, warstwa zewnętrzna, antyspaw) |
| Rozdzielczość (produkcja masowa) | 30um |
| Pojemność | 30-40S @ 18 "* 24" |
| Rozmiar ekspozycji | 610*710mm |
| Grubość panelu | 0,05 mm-3,5 mm |
| Tryb wyrównania | Znak UV |
| Możliwość wyrównania | Warstwa zewnętrzna ± 12um (Warstwa wewnętrzna ± 24um) |
| Tolerancja szerokości linii | ±10% |
| Tryb zwiększania i zmniejszania odchylenia | Stały wzrost i skurcz, automatyczny wzrost i skurcz, wzrost i skurcz interwału, wyrównanie przegród |
| Typ lasera | Laser LD, 405 ± 5 nm |
| Format pliku | Gerber 274X (ODB++) |
| Moc | Prąd przemienny trójfazowy 380V, 6,4kW,50HZ, zakres wahań napięcia + 7% ~-10% |
| Stan: schorzenie | Pokój z żółtym światłem;Temperatura 22°C ± 1°C;Wilgotność 50% ± 5%;Poziom czystości 10000 i wyższy; Wymagania dotyczące wibracji, aby uniknąć gwałtownych wibracji w pobliżu sprzętu |
O nas
Jesteśmy innowacyjnym dostawcą różnych rozwiązań systemów bezpośredniego obrazowania laserowego (LDI) PCB.Nasza oferta produktów systemowych obejmuje konfiguracje systemów LDI do zastosowań niszowych PCB o wysokim zróżnicowaniu i powstających, po w pełni zautomatyzowane rozwiązania systemowe LDI dla środowisk produkcji masowej.
