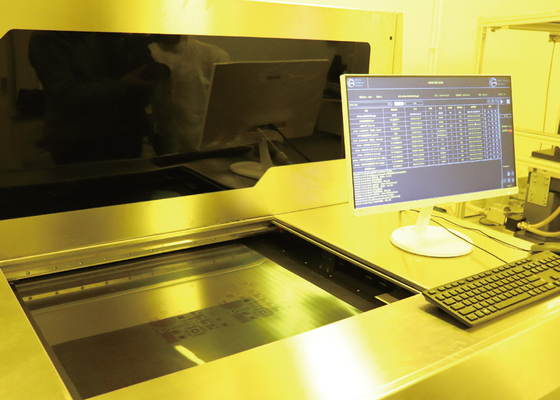

ISO 9001 CE LDI Laser Direct Imaging PCB 0,05 mm-3,5 mm

ISO 9001 CE LDI Laser Direct Imaging PCB 0,05 mm-3,5 mm
ISO 9001 CE LDI Laser Direct Imaging PCB 0,05 mm-3,5 mm

Duży Obraz :  ISO 9001 CE LDI Laser Direct Imaging PCB 0,05 mm-3,5 mm

Szczegóły Produktu:
Miejsce pochodzenia: Jiangsu, Chiny
Nazwa handlowa: GIS
Orzecznictwo: ISO 9001 CE
Numer modelu: DPX230
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: negotiable price
Szczegóły pakowania: Drewniane opakowanie do pakowania
Czas dostawy: 20 dni roboczych
Możliwość Supply: 30set miesięcznie

ISO 9001 CE LDI Laser Direct Imaging PCB 0,05 mm-3,5 mm

Opis
Nazwa: Bezpośrednie obrazowanie laserowe (LDI) Aplikacja: PCB HDI FPC
Maksymalny rozmiar ekspozycji: 610*710mm Szerokość linii: 30μ
Linia Linia Odległość: 10% Tolerancja szerokości linii: 10%
Możliwość wyrównania: 24μm Typ lasera: Laser LD, 405±5nm
wydajny: 30-40S @ 18 "* 24" Wzrost i spadek odchylenia: Stały wzrost i skurcz, automatyczny wzrost i skurcz, wzrost i skurcz interwału, wyrównanie przegród
Format pliku: Gerber 274X, ODB++
High Light:

Bezpośrednie obrazowanie laserowe CE LDI

,

PCB LDI ISO 9001

,

bezpośrednie obrazowanie laserowe 3

Rozwiązania systemowe do bezpośredniego obrazowania laserowego (LDI) dla różnych wielowarstwowych płytek PCB



Wyzwanie obrazowania wzorców obwodów

W związku z rosnącym zapotrzebowaniem na miniaturyzację i lepszą funkcjonalność komponentów i urządzeń elektronicznych oraz trendem stosowania mniejszych i gęstszych chipów, rozmiary płytek drukowanych (PCB) zmniejszają się, co skłania projektantów PCB do projektowania płytek interkonektowych o wysokiej gęstości (HDI). i poproś producentów PCB, aby wyprodukowali płytki drukowane o drobnym skoku, i upewnij się, że wszystkie obwody spływają z tych mniejszych chipów.

Chociaż to zapotrzebowanie niesie ze sobą wiele wyzwań w technologii produkcji PCB HDI, zwłaszcza w obrazowaniu wzorców obwodów.Bezpośrednie obrazowanie laserowe (LDI) do tworzenia wzorów umożliwia uzyskanie najlepszych wyników obrazowania dla płytek drukowanych o cienkich i ultracienkich liniach.


Bezpośrednie obrazowanie laserowe PCB (LDI)
Podczas wytwarzania płytki drukowanej ślady obwodów są definiowane przez proces obrazowania.Bezpośrednie obrazowanie laserowe (LDI) naświetla ślady bezpośrednio za pomocą silnie skupionej wiązki laserowej, która w sterowanej NC, zamiast zalanego światła przechodzącego przez narzędzie fotograficzne, wiązka laserowa utworzy obraz cyfrowo.


Jak działa laserowe obrazowanie bezpośrednie (LDI)?
Bezpośrednie obrazowanie laserowe wymaga płytki PCB z powierzchnią światłoczułą, która jest umieszczona pod laserem sterowanym komputerowo.A potem komputer za pomocą światła lasera tworzy obraz na tablicy.Komputer skanuje powierzchnię płyty do obrazu rastrowego, dopasowując obraz rastrowy do wstępnie załadowanego pliku projektowego CAD lub CAM, który zawiera specyfikacje niezbędnego obrazu przeznaczonego dla płyty, laser służy do bezpośredniego tworzenia obrazu na płycie .



Specyfikacja/model DPX230
Podanie PCB, HDI, FPC (warstwa wewnętrzna, warstwa zewnętrzna, antyspaw)
Rozdzielczość (produkcja masowa) 30um
Pojemność 30-40S @ 18 "* 24"
Rozmiar ekspozycji 610*710mm
Grubość panelu 0,05 mm-3,5 mm
Tryb wyrównania Znak UV
Możliwość wyrównania Warstwa zewnętrzna ± 12um (Warstwa wewnętrzna ± 24um)
Tolerancja szerokości linii ±10%
Tryb zwiększania i zmniejszania odchylenia Stały wzrost i skurcz, automatyczny wzrost i skurcz, wzrost i skurcz interwałów, wyrównanie przegród
Typ lasera Laser LD, 405 ± 5 nm
Format pliku Gerber 274X (ODB++)
Moc Prąd przemienny trójfazowy 380V, 6,4kW,50HZ, zakres wahań napięcia +7% ~-10%
Stan: schorzenie Pokój z żółtym światłem;Temperatura 22°C ± 1°C;Wilgotność 50% ± 5%;Poziom czystości 10000 i wyższy;
Wymagania dotyczące wibracji, aby uniknąć gwałtownych wibracji w pobliżu sprzętu


O nas
Jesteśmy innowacyjnym dostawcą różnych rozwiązań systemów bezpośredniego obrazowania laserowego (LDI) PCB.Nasza oferta produktów systemowych obejmuje konfiguracje systemów LDI do zastosowań niszowych PCB o wysokim zróżnicowaniu i powstających, po w pełni zautomatyzowane rozwiązania systemowe LDI dla środowisk produkcji masowej.
