Szczegóły Produktu:
|
| Nazwa: | Bezpośrednie obrazowanie laserowe (LDI) | Aplikacja: | PCB HDI FPC |
|---|---|---|---|
| Maksymalny rozmiar ekspozycji: | 610*710mm | Szerokość linii: | 30μ |
| Linia Linia Odległość: | 10% | Tolerancja szerokości linii: | 10% |
| Możliwość wyrównania: | 24μm | Typ lasera: | Laser LD, 405±5nm |
| wydajny: | 30-40S @ 18 "* 24" | Wzrost i spadek odchylenia: | Stały wzrost i skurcz, automatyczny wzrost i skurcz, wzrost i skurcz interwału, wyrównanie przegród |
| Format pliku: | Gerber 274X, ODB++ | ||
| High Light: | FPC HDI laserowe bezpośrednie obrazowanie pcb,FPC laserowe bezpośrednie obrazowanie pcb,trójfazowy sprzęt ldi |
||
Rozwiązania systemowe do bezpośredniego obrazowania laserowego (LDI) dla różnych wielowarstwowych płytek PCB
Proces fotolitografii
Laser Direct Imaging to ewolucja procesu fotolitografii PCB.LDI nie przyjmuje narzędzia fotograficznego, ale bezpośrednio eksponuje wzory pliku Gerber na kliszy fotorezystywnej.Ta fotomaska UV jest selektywnie eksponowana na wiązkę lasera UV w przyrostach w poprzek laminatu w sposób rastrowy.Utworzony obraz można porównać do obrazu na ekranie komputera, utworzonego z kilku linii na ekranie.Podobnie jak w przypadku fotolitografii, LDI wykorzystuje fotomaskę, chociaż została specjalnie stworzona do drukowania laserowego, ponieważ LDI działa szybko w porównaniu z konwencjonalną fotomaską.Maska LDI jest dostępna w wersji suchej i płynnej, a metody nakładania maski są identyczne jak te stosowane w fotolitografii.

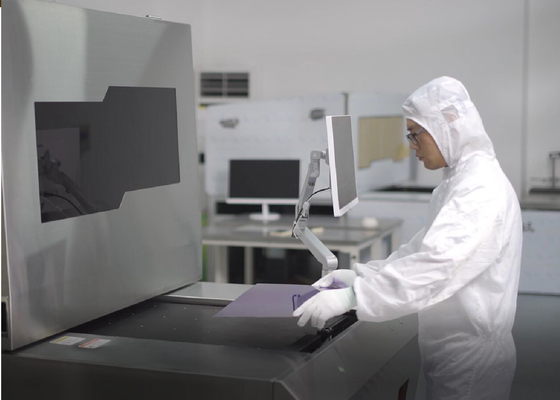

Bezpośrednie obrazowanie laserowe PCB (LDI)
Podczas wytwarzania płytki drukowanej ślady obwodów są definiowane przez proces obrazowania.Bezpośrednie obrazowanie laserowe (LDI) naświetla ślady bezpośrednio za pomocą silnie skupionej wiązki laserowej, która w sterowanej NC, zamiast zalanego światła przechodzącego przez narzędzie fotograficzne, wiązka laserowa utworzy obraz cyfrowo.
Jak działa laserowe obrazowanie bezpośrednie (LDI)?
Bezpośrednie obrazowanie laserowe wymaga płytki PCB z powierzchnią światłoczułą, która jest umieszczona pod laserem sterowanym komputerowo.A potem komputer za pomocą światła lasera tworzy obraz na tablicy.Komputer skanuje powierzchnię płyty do obrazu rastrowego, dopasowując obraz rastrowy do wstępnie załadowanego pliku projektowego CAD lub CAM, który zawiera specyfikacje niezbędnego obrazu przeznaczonego dla płyty, laser służy do bezpośredniego tworzenia obrazu na płycie .
| Specyfikacja/model | DPX230 |
| Podanie | PCB, HDI, FPC (warstwa wewnętrzna, warstwa zewnętrzna, antyspaw) |
| Rozdzielczość (produkcja masowa) | 30um |
| Pojemność | 30-40S @ 18 "* 24" |
| Rozmiar ekspozycji | 610*710mm |
| Grubość panelu | 0,05 mm-3,5 mm |
| Tryb wyrównania | Znak UV |
| Możliwość wyrównania | Warstwa zewnętrzna ± 12um (Warstwa wewnętrzna ± 24um) |
| Tolerancja szerokości linii | ±10% |
| Tryb zwiększania i zmniejszania odchylenia | Stały wzrost i skurcz, automatyczny wzrost i skurcz, wzrost i skurcz interwałów, wyrównanie przegród |
| Typ lasera | Laser LD, 405 ± 5 nm |
| Format pliku | Gerber 274X (ODB++) |
| Moc | Prąd przemienny trójfazowy 380V, 6,4kW,50HZ, zakres wahań napięcia +7% ~-10% |
| Stan: schorzenie | Pokój z żółtym światłem;Temperatura 22°C ± 1°C;Wilgotność 50% ± 5%;Poziom czystości 10000 i wyższy; Wymagania dotyczące wibracji, aby uniknąć gwałtownych wibracji w pobliżu sprzętu |
O nas
Jesteśmy innowacyjnym dostawcą różnych rozwiązań systemów bezpośredniego obrazowania laserowego (LDI) PCB.Nasza oferta produktów systemowych obejmuje konfiguracje systemów LDI do zastosowań niszowych PCB o wysokim zróżnicowaniu i powstających, po w pełni zautomatyzowane rozwiązania systemowe LDI dla środowisk produkcji masowej.
