Szczegóły Produktu:
|
| Nazwa: | Bezpośrednie obrazowanie laserowe (LDI) | Podanie: | PCB HDI FPC |
|---|---|---|---|
| Maksymalny rozmiar ekspozycji: | 610*710mm | Szerokość linii: | 30μ |
| Linia Linia Odległość: | 10% | Tolerancja szerokości linii: | 10% |
| Możliwość wyrównania: | 24μm | Typ lasera: | Laser LD, 405±5nm |
| wydajny: | 30-40S @ 18 "* 24" | Wzrost i spadek odchylenia: | Stały wzrost i skurcz, automatyczny wzrost i skurcz, wzrost i skurcz interwału, wyrównanie przegród |
| Format pliku: | Gerber 274X, ODB++ | ||
| High Light: | Bezpośrednie obrazowanie laserowe FPC ldi,bezpośrednie obrazowanie laserowe FPC HDI ldi,maszyna FPC PCB ldi |
||

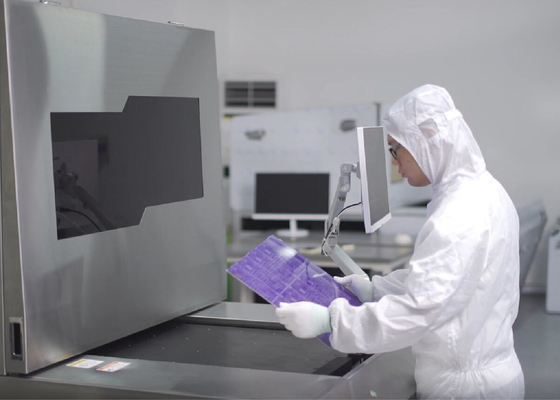

Rozwiązania systemowe do bezpośredniego obrazowania laserowego (LDI) dla różnych wielowarstwowych płytek PCB
Tradycyjny proces obrazowania fotolitograficznego wymaga wielu kroków w celu stworzenia narzędzia fotograficznego używanego do generowania obrazu na PCB.To spowodowało wiele wyzwań dla producentów PCB na przestrzeni lat.LDI zapewnia szereg korzyści:
| Specyfikacja/model | DPX230 |
| Podanie | PCB, HDI, FPC (warstwa wewnętrzna, warstwa zewnętrzna, antyspaw) |
| Rozdzielczość (produkcja masowa) | 30um |
| Pojemność | 30-40S @ 18 "* 24" |
| Rozmiar ekspozycji | 610*710mm |
| Grubość panelu | 0,05 mm-3,5 mm |
| Tryb wyrównania | Znak UV |
| Możliwość wyrównania | Warstwa zewnętrzna ± 12um (Warstwa wewnętrzna ± 24um) |
| Tolerancja szerokości linii | ±10% |
| Tryb zwiększania i zmniejszania odchylenia | Stały wzrost i skurcz, automatyczny wzrost i skurcz, wzrost i skurcz interwałów, wyrównanie przegród |
| Typ lasera | Laser LD, 405 ± 5 nm |
| Format pliku | Gerber 274X (ODB++) |
| Moc | Prąd przemienny trójfazowy 380V, 6,4kW,50HZ, zakres wahań napięcia + 7% ~-10% |
| Stan: schorzenie | Pokój z żółtym światłem;Temperatura 22°C ± 1°C;Wilgotność 50% ± 5%;Poziom czystości 10000 i wyższy; Wymagania dotyczące wibracji, aby uniknąć gwałtownych wibracji w pobliżu sprzętu |
System LDI, aby mógł być wykorzystany do produkcji płyt HDI, powinien posiadać następujące możliwości:
Bezpośrednie obrazowanie laserowe PCB (LDI)
Podczas wytwarzania płytki drukowanej ślady obwodów są definiowane przez proces obrazowania.Bezpośrednie obrazowanie laserowe (LDI) naświetla ślady bezpośrednio za pomocą silnie skupionej wiązki laserowej, która w sterowanej NC, zamiast zalanego światła przechodzącego przez narzędzie fotograficzne, wiązka laserowa utworzy obraz cyfrowo.
Jak działa laserowe obrazowanie bezpośrednie (LDI)?
Bezpośrednie obrazowanie laserowe wymaga płytki PCB z powierzchnią światłoczułą, która jest umieszczona pod laserem sterowanym komputerowo.A potem komputer za pomocą światła lasera tworzy obraz na tablicy.Komputer skanuje powierzchnię płyty do obrazu rastrowego, dopasowując obraz rastrowy do wstępnie załadowanego pliku projektowego CAD lub CAM, który zawiera specyfikacje niezbędnego obrazu przeznaczonego dla płyty, laser służy do bezpośredniego tworzenia obrazu na płycie .
O nas
Jesteśmy innowacyjnym dostawcą różnych rozwiązań systemów bezpośredniego obrazowania laserowego (LDI) PCB.Nasza oferta produktów systemowych obejmuje konfiguracje systemów LDI do zastosowań niszowych PCB o wysokim zróżnicowaniu i powstających, po w pełni zautomatyzowane rozwiązania systemowe LDI dla środowisk produkcji masowej.
