Szczegóły Produktu:
|
| Nazwa: | Bezpośrednie obrazowanie laserowe (LDI) | Aplikacja: | PCB HDI FPC |
|---|---|---|---|
| Maksymalny rozmiar ekspozycji: | 610x710mm | Szerokość linii: | 30μ |
| Linia Linia Odległość: | 10% | Tolerancja szerokości linii: | 10% |
| Możliwość wyrównania: | 24μm | Typ lasera: | Laser LD, 405±5nm |
| wydajny: | 30-40S @ 18 "* 24" | Wzrost i spadek odchylenia: | Stały wzrost i skurcz, automatyczny wzrost i skurcz, wzrost i skurcz interwału, wyrównanie przegród |
| Format pliku: | Gerber 274X, ODB++ | ||
| High Light: | 610mm laserowa maszyna do bezpośredniego obrazowania,laserowa maszyna do bezpośredniego obrazowania CE PCB,CE do bezpośredniego obrazowania pcb |
||

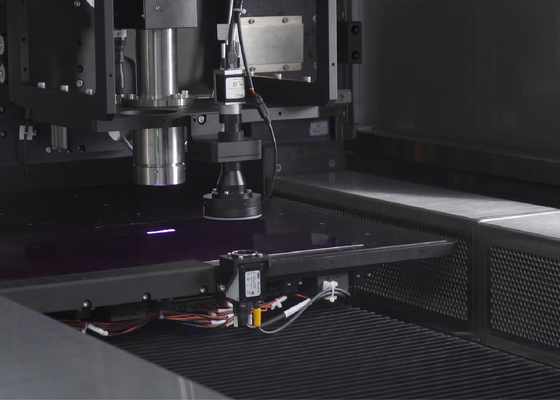

Rozwiązania systemowe do bezpośredniego obrazowania laserowego (LDI) dla różnych wielowarstwowych płytek PCB
Kiedy zdecydować się na technologię LDI?
Istniejące technologie nie są w stanie zaoferować akceptowalnego rozwiązania, a nieuniknionym rezultatem jest zmniejszona wydajność produkcji PCB i niższe uzyski.Obecnie średnia szerokość śladu PCB osiąga 0,075mm (3mil) w złożonych wielowarstwowych PCB.Podczas gdy proces obrazowania fotolitograficznego niestety osiągnął swoje granice z powodu tworzenia połączeń o wysokiej gęstości na PCB.Nie jest w stanie utworzyć PCB poniżej 0,127/0,127 mm (5/5 mil) szerokości i odstępów ścieżek.Tak więc, gdy większość szerokości ścieżek i przestrzeni na płytce drukowanej jest mniejsza niż 0,127/0,127 mm (5/5 mil), LDI jest najlepszą opcją obrazowania.
Technologia LDI była wcześniej wykorzystywana głównie w produkcji płyt HDI.Ale teraz producenci PCB muszą produkować konwencjonalne sztywne, giętkie i sztywne giętkie płytki PCB o cienkich i bardzo cienkich liniach z technologią LDI, w której szerokości ścieżek i odstępy obwodów przewodzących wynoszą 0,075/0,075 mm (3/3 mil) lub nawet 0,05/0,05 mm (2/2 mil).Dzieje się tak, ponieważ bezpośrednie obrazowanie laserowe (LDI) okazało się najlepszym i najbardziej wszechstronnym rozwiązaniem do obrazowania dla małych szerokości i przestrzeni śladów.
Jak działa laserowe obrazowanie bezpośrednie (LDI)?
Bezpośrednie obrazowanie laserowe wymaga płytki PCB z powierzchnią światłoczułą, która jest umieszczona pod laserem sterowanym komputerowo.A potem komputer za pomocą światła lasera tworzy obraz na tablicy.Komputer skanuje powierzchnię płyty do obrazu rastrowego, dopasowując obraz rastrowy do wstępnie załadowanego pliku projektowego CAD lub CAM, który zawiera specyfikacje niezbędnego obrazu przeznaczonego dla płyty, laser służy do bezpośredniego tworzenia obrazu na płycie .
| Specyfikacja/model | DPX230 |
| Podanie | PCB, HDI, FPC (warstwa wewnętrzna, warstwa zewnętrzna, antyspaw) |
| Rozdzielczość (produkcja masowa) | 30um |
| Pojemność | 30-40S @ 18 "* 24" |
| Rozmiar ekspozycji | 610*710mm |
| Grubość panelu | 0,05 mm-3,5 mm |
| Tryb wyrównania | Znak UV |
| Możliwość wyrównania | Warstwa zewnętrzna ± 12um (Warstwa wewnętrzna ± 24um) |
| Tolerancja szerokości linii | ±10% |
| Tryb zwiększania i zmniejszania odchylenia | Stały wzrost i skurcz, automatyczny wzrost i skurcz, wzrost i skurcz interwałów, wyrównanie przegród |
| Typ lasera | Laser LD, 405 ± 5 nm |
| Format pliku | Gerber 274X (ODB++) |
| Moc | Prąd przemienny trójfazowy 380V, 6,4kW,50HZ, zakres wahań napięcia +7% ~-10% |
| Stan: schorzenie | Pokój z żółtym światłem;Temperatura 22°C ± 1°C;Wilgotność 50% ± 5%;Poziom czystości 10000 i wyższy; Wymagania dotyczące wibracji, aby uniknąć gwałtownych wibracji w pobliżu sprzętu |
O nas
Jesteśmy innowacyjnym dostawcą różnych rozwiązań systemów bezpośredniego obrazowania laserowego (LDI) PCB.Nasza oferta produktów systemowych obejmuje konfiguracje systemów LDI do zastosowań niszowych PCB o wysokim zróżnicowaniu i powstających, po w pełni zautomatyzowane rozwiązania systemowe LDI dla środowisk produkcji masowej.
