| Nazwa marki: | GIS |
| Numer modelu: | CTS200V |
| MOQ: | 1 zestaw |
| Cena £: | negotiable price |
| Czas dostawy: | 20 dni roboczych |
CTS1213V
GIS Tech jest pionierem we wprowadzaniu Technologii DLP do zastosowań obrazowania laserowego, posiadając własne własności intelektualne w zakresie technologii przetwarzania danych, transmisji danych, grafiki, sterowania elektronicznego, kontrolera płytek, źródła laserowego i soczewek optycznych.Naszymi głównymi produktami są seria CTS (system Computer to Screen), w pełni automatyczny system naświetlania płyt drukarskich.

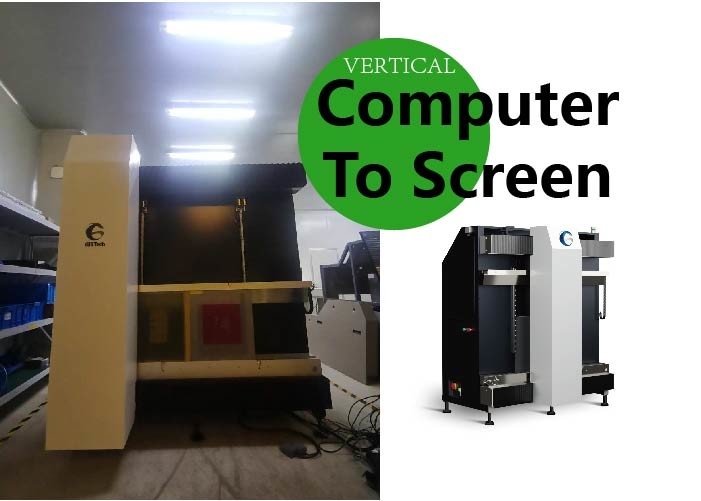

Seria CTS to jeden z naszych dojrzałych produktów do bezpośredniego obrazowania laserowego, który jest oparty na technologii cyfrowej matrycy mikroluster (DMD).Sprzęt przetwarza wzór obrazu za pomocą komputera, który przekształca obraz w graficzne dane maszynowe, a następnie przesyła dane do cyfrowej matrycy mikroluster (DMD), która następnie bezpośrednio wyświetla obraz na materiale fotorezystu w celu pełnego naświetlenia.
CTS 1213V składa się głównie z systemu kontroli pracy i jednostki ekspozycji.

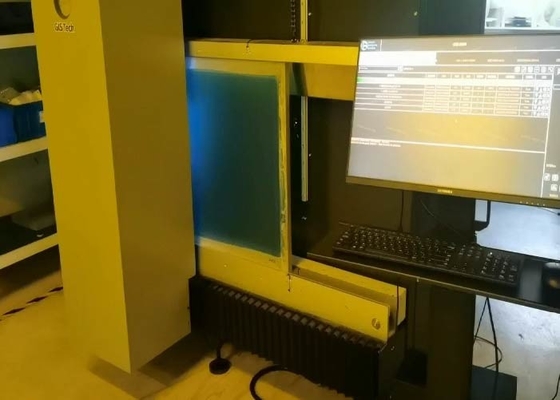

System kontroli operacyjnej obejmuje serwer, monitor, mysz i klawiaturę. Personel może rozpocząć ekspozycję za pomocą konsoli operacyjnej po uruchomieniu.
Jednostka ekspozycji składa się głównie z systemu obrazowania laserowego i precyzyjnej platformy ruchu, komputera na ekran.
|
Specyfikacja / Model |
CTS1213V |
|
Maksymalny rozmiar ekranu (mm) |
1200x1300 |
|
Minimalny rozmiar ekranu (mm) |
600x600 |
|
Maksymalny rozmiar ekspozycji (mm) |
1100x1200 |
|
Grubość ramki ekranu (dostępna jest usługa na zamówienie) |
25-45mm |
|
System obrazowania |
Technologia DMD DLP |
|
Gęstość emulsji (EOM) |
Emulsja odporna na rozpuszczalniki 3μm-150μm, emulsja wodoodporna 3μm-350μm |
|
Czas ekspozycji |
120-240 s/㎡, #350 żółta siatka |
|
Rezolucja |
1270/2540 dpi (opcjonalnie) |
|
Raster |
133LPI |
|
Układ ostrości |
Naprawiono ogniskowanie |
|
Format pliku |
1_bitowy tiff itp. |
|
Typ lasera |
Laser UV, długość fali 405±5nm |
|
Moc lasera |
20 W/25 W (opcjonalnie) |
|
Rozmiar sprzętu (mm) |
2150x1450x2285mm |
|
Masa netto wyposażenia |
2600 KG |
|
Warunki |
pomieszczenie o świetle żółtym o klasie czystości 10000, temperatura 22±2°C, Wilgotność względna 40-70% (bez kondensacji) |
|
Moc |
Jednofazowy 220v, 50/60HZ, 4KW, gaz 1L/min |
*Specyfikacje mogą ulec zmianie bez powiadomienia
Zalety CTS
Wysoka precyzja:
Rozdzielczości 1270dpi lub 2540dpi, z rastrem 133lpi/dpi (druk półtonów)
Wysoka wydajność:
3 minuty na zakończenie ekspozycji na ekranie o rozmiarze 1000mm*1000mm.Wydajność tworzenia szablonów została znacznie poprawiona ze względu na dużą oszczędność czasu dzięki dokładnemu wyrównaniu ekspozycji i redukcji płatów.
Niska cena:
Eliminacja pozytywów filmowych.Folie litowe stają się coraz droższe, a liczba dostawców na rynku gwałtownie maleje.1 procedura tworzenia cyfrowego ekranu CTS w celu zastąpienia 5 procedur z procesu konwencjonalnego
Wysoka jakość sprzętu:
Połączenie sprzężonego lasera 405 nanometrów klasy przemysłowej GIS i naszego modułu optycznego to jedyny produkt na rynku, który może osiągnąć 50% wykorzystania lasera, co może znacznie obniżyć koszty użytkowania ponoszone przez klientów.Co więcej, w przeciwieństwie do drogich żarówek metalohalogenkowych, które należy wymieniać co dwa lata, laserowe źródło światła CTS może być używane przez 10 000 godzin.System obrazowania i naświetlania typu komputer-ekran CTS obejmuje komputer, monitor i zastrzeżone oprogramowanie HQ RIP.
O nas
Firma GIS Tech Inc. utworzyła bazę produkcyjną i badawczo-rozwojową w hrabstwie Fengxian w Xuzhou, zajmującą powierzchnię 20 000 metrów kwadratowych, w tym 1000 metrów kwadratowych czystych warsztatów.Posiada centra badawczo-rozwojowe i obsługi posprzedażnej w Suzhou, zajmujące powierzchnię 2000 metrów kwadratowych, z podstawowymi zespołami składającymi się z 30 osób zajmujących się badaniami i rozwojem, a planowane jest rozszerzenie do 60 osób.Produkty obejmują systemy optyczne, mechaniczne, elektryczne, oprogramowanie i systemy sportowe.Siły techniczne są silnie wspierane przez zespół ekspertów z Japonii i Niemiec, z zespołem technicznym obejmującym wysokiej klasy talenty, takie jak optyka, mechanika, elektronika, oprogramowanie itp., a także kompletne zakłady produkcyjne i powiązany sprzęt.
