System bezpośredniego wytwarzania płyt komputerowych o wysokiej precyzji ekranu

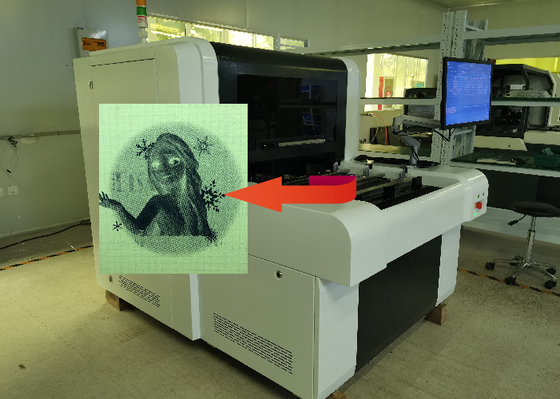

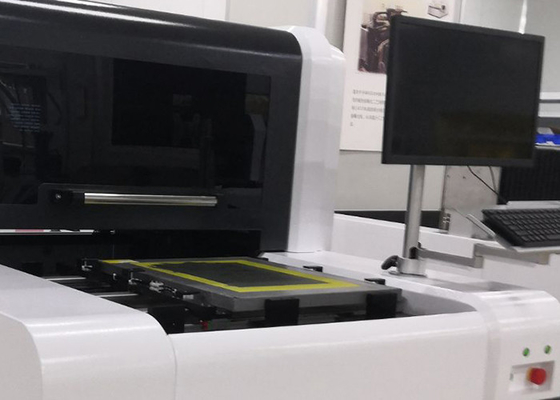

Laserowa maszyna do bezpośredniego naświetlania to system naświetlania (CTS), który może obrazować obraz komputerowy na płycie sitowej.Laserowa maszyna do bezpośredniego naświetlania zawiera wysoce precyzyjną soczewkę optyczną, system obrazowania DMD, laser 405-nanometrowy, stabilną platformę ruchu, komputer z wydajnym systemem oprogramowania, monitor i stabilny system chłodzenia wodą.Ta laserowa maszyna do bezpośredniego naświetlania może naświetlać i obrazować z dużą precyzją na sitodruku.

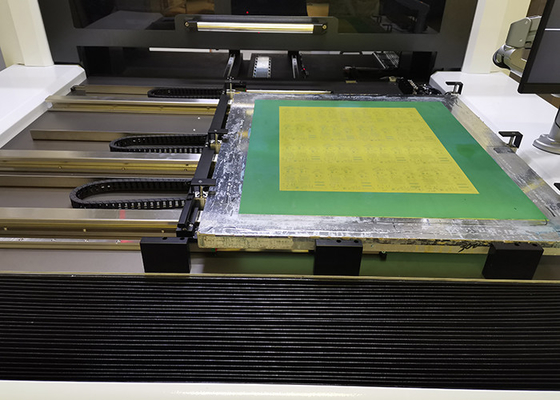

Laserowa maszyna do bezpośredniego naświetlania wprowadza technologię cyfrowego przetwarzania optycznego (DLP) w dziedzinie obrazowania ekranu, wykorzystując technologię laserowego bezpośredniego obrazowania DLP, która zastępuje tradycyjny tryb naświetlania kliszy lub maski, i jest wyposażona w prowadnice poziomu HIWINSP i silnik liniowy Renishaw .Marmurowa podstawa itp., aby zapewnić stabilność maszyny.

• Specyfikacja/Model	CTS100
  Maksymalny rozmiar ekranu (mm)	900x1000
  Minimalny rozmiar ekranu (mm)	400x400
  Maksymalny rozmiar ekspozycji ( mm )	800x900
  Grubość ramy ekranu (dostępna usługa na zamówienie)	25-45mm
  System obrazowania	Technologia DMD DLP
  Grubość emulsji (EOM)	Emulsja odporna na rozpuszczalniki 3μm-150μm, emulsja wodoodporna 3μm-220μm
  Czas ekspozycji	120-240 s/ , #350 żółta siatka
  Rezolucja	1270/2540dpi (opcjonalnie)
  Raster	133LPI
  System ostrości	Naprawiono ogniskowanie
  Format pliku	1_bit tiff itp.
  Typ lasera	Laser UV, długość fali 405±5nm
  Moc lasera	20 W/25 W (opcjonalnie)
  Rozmiar sprzętu (mm)	1550x1330x1460
  Masa netto sprzętu	1100 kg
  Warunki	pomieszczenie o świetle żółtym o klasie czystości 10000, temperatura 22±2°C, Wilgotność względna 40-70% (bez kondensacji)
  Moc	Jednofazowy 220v, 50/60HZ, 4KW(CTS200,CTS300), gaz 1L/min
