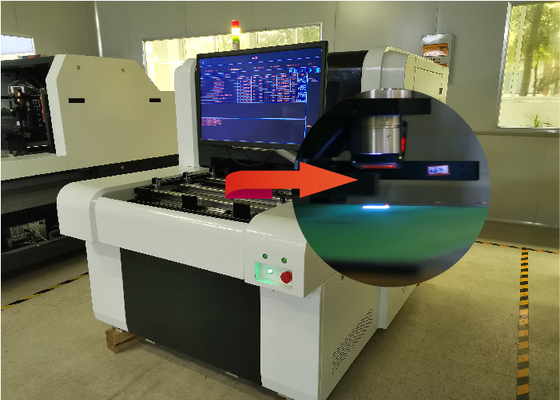

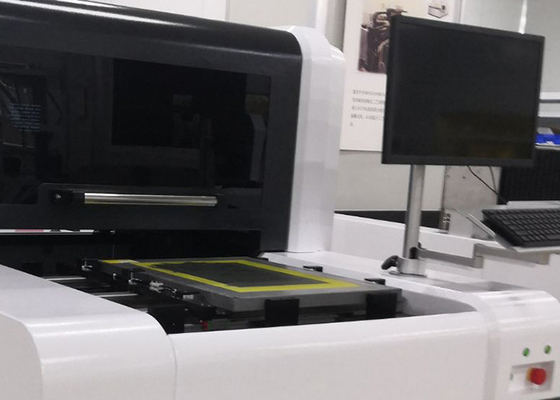

CTS300 1270dpi Naświetlarka UV do PCB 4KW

Laserowa maszyna do bezpośredniego naświetlania ekranu do sitodruku na tekstyliach

CTS to system obrazowania i naświetlania komputer-ekran (CTS) (patent dla studentów z Chin, Japonii, Korei i UE).Niektóre ekrany ze sztucznego jedwabiu są naświetlone i zobrazowane.Nadaje się również do niektórych aplikacji graficznych.

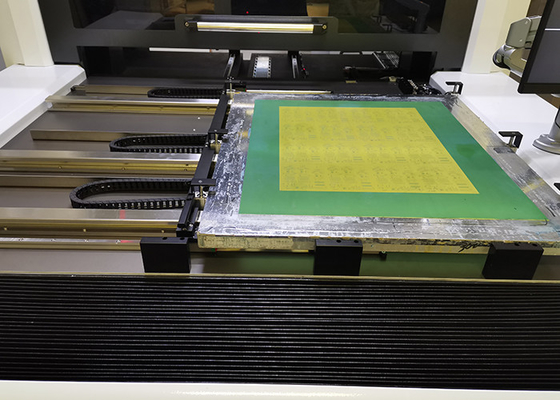

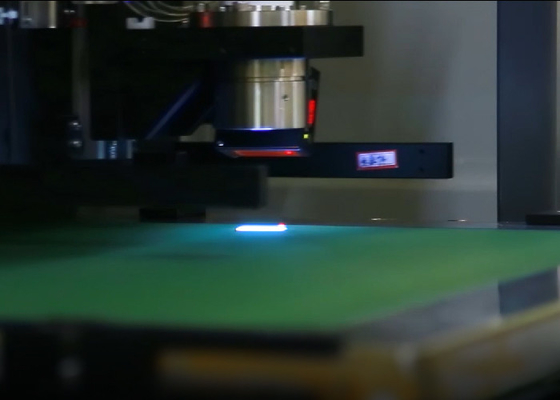

System obrazowania i naświetlania komputer-ekran (CTS).CTS znacznie skraca czas i wysiłek potrzebny do przygotowania obrazów do sitodruku.Ekran w ramie ekranu został zobrazowany za pomocą podwójnej światłoczułej emulsji wodno-olejowej.Kiedy przechodzi przez maszynę do naświetlania, zaawansowana technologia cyfrowego obrazowania DMD sprawia, że ​​tworzy ostre, kwadratowe kropki o wyraźnej rozdzielczości, tym samym szybko generując nieprzezroczyste obrazy.Po zakończeniu naświetlania szablon można umyć, a cyfrowy obraz można wyraźnie wyświetlić na ekranie.

• Specyfikacja/Model	CTS100
  Maksymalny rozmiar ekranu (mm)	900x1000
  Minimalny rozmiar ekranu (mm)	400x400
  Maksymalny rozmiar ekspozycji ( mm )	800x900
  Grubość ramy ekranu (dostępna usługa na zamówienie)	25-45mm
  System obrazowania	Technologia DMD DLP
  Grubość emulsji (EOM)	Emulsja odporna na rozpuszczalniki 3μm-150μm, emulsja wodoodporna 3μm-220μm
  Czas ekspozycji	120-240 s/ , #350 żółta siatka
  Rezolucja	1270/2540dpi (opcjonalnie)
  Raster	133LPI
  System ostrości	Naprawiono ogniskowanie
  Format pliku	1_bit tiff itp.
  Typ lasera	Laser UV, długość fali 405±5nm
  Moc lasera	20 W/25 W (opcjonalnie)
  Rozmiar sprzętu (mm)	1550x1330x1460
  Masa netto sprzętu	1100 kg
  Warunki	pomieszczenie o świetle żółtym o klasie czystości 10000, temperatura 22±2°C, Wilgotność względna 40-70% (bez kondensacji)
  Moc	Jednofazowy 220v, 50/60HZ, 4KW(CTS200,CTS300), gaz 1L/min

• Wysoka precyzja:

Rozdzielczość 1270dpi lub 2540dpi, z rastrem 133lpi/dpi (druk półtonowy).

• Wysoka wydajność:

3 minuty na zakończenie naświetlania na ekranie o wymiarach 1000mm*1000mm.Wydajność tworzenia szablonów została znacznie poprawiona, ponieważ dzięki dokładnemu wyrównaniu ekspozycji i redukcji loborów zaoszczędzono dużo czasu.

• Niska cena:

Eliminacja pozytywów filmowych.Folie lito stają się coraz droższe, a liczba dostawców na rynku gwałtownie rośnie

maleje.1 procedura wykonywania cyfrowych ekranów CTS w celu zastąpienia 5 procedur z procesu konwencjonalnego.
