| Nazwa marki: | GIS |
| Numer modelu: | DPX230 |
| MOQ: | 1 zestaw |
| Cena £: | negotiable price |
| Czas dostawy: | 20 dni roboczych |
Rozwiązania systemowe do bezpośredniego obrazowania laserowego (LDI) HDI PCB
LDI jest używany do wymagań obrazowania w masowej produkcji HDI PCB
W celu spełnienia wymagań masowej produkcji HDI PCB, metoda obrazowania powinna:
Osiągając niski wskaźnik defektów i wysoką wydajność, może osiągnąć stabilną produkcję konwencjonalnych, precyzyjnych operacji HDI PCB.Na przykład:
* Zaawansowana karta telefonu komórkowego, raster CSP mniejszy niż 0,5 mm (z przewodami lub bez przewodów między padami BGA)
* Struktura płyty to 3 + N + 3 i są ułożone w stos przez otwór.
Pod względem obrazowania takie projekty wymagają szerokości pierścienia mniejszej niż 75 μm.W niektórych przypadkach szerokość pierścienia jest nawet mniejsza niż 50 μm.Ze względu na problem z wyrównaniem prowadzi to nieuchronnie do niskiej wydajności.Ponadto w wyniku miniaturyzacji linie i odstępy stają się coraz cieńsze – sprostanie temu wyzwaniu wymaga zmiany tradycyjnych metod obrazowania.
Można to zrobić, zmniejszając rozmiar panelu lub używając naświetlarki migawkowej do obrazowania panelu w kilku krokach (czterech lub sześciu).Obie metody osiągają lepsze wyrównanie poprzez zmniejszenie wpływu deformacji materiału.Zmiana rozmiaru panelu prowadzi do wysokich kosztów materiałowych, a używanie naświetlarki żaluzji prowadzi do niskiej produkcji każdego dnia.Żadna z metod nie może całkowicie rozwiązać problemu deformacji materiału i zredukować defektów związanych z błoną fotograficzną, w tym faktycznego odkształcenia kliszy fotograficznej podczas drukowania płyt wsadowych.

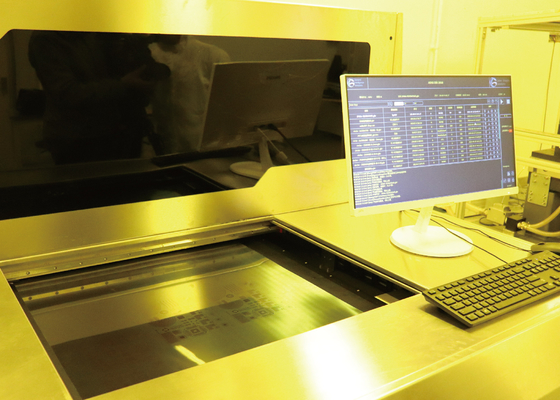

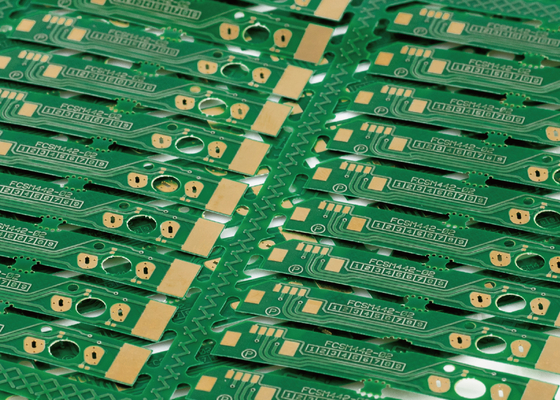

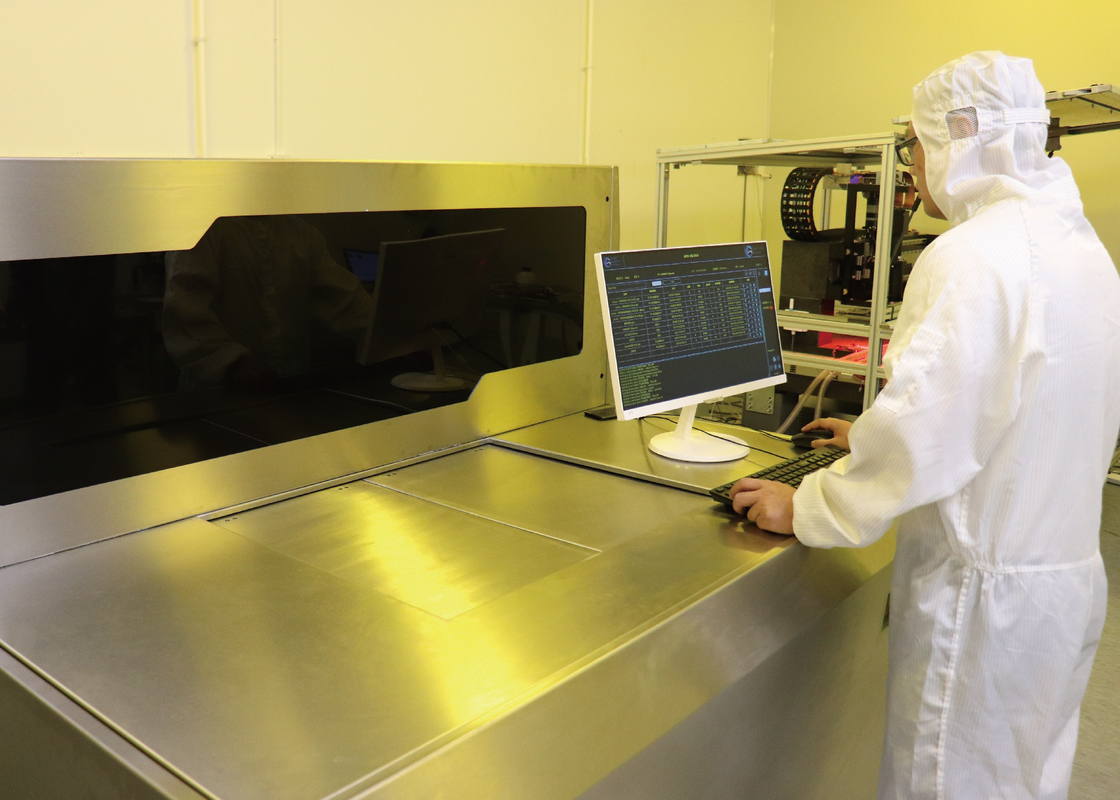

Bezpośrednie obrazowanie laserowe PCB (LDI)
Podczas wytwarzania płytki drukowanej ślady obwodów są definiowane przez proces obrazowania.Bezpośrednie obrazowanie laserowe (LDI) naświetla ślady bezpośrednio za pomocą silnie skupionej wiązki laserowej, która w sterowanej NC, zamiast zalanego światła przechodzącego przez narzędzie fotograficzne, wiązka laserowa utworzy obraz cyfrowo.
Jak działa laserowe obrazowanie bezpośrednie (LDI)?
Bezpośrednie obrazowanie laserowe wymaga płytki PCB z powierzchnią światłoczułą, która jest umieszczona pod laserem sterowanym komputerowo.A potem komputer za pomocą światła lasera tworzy obraz na tablicy.Komputer skanuje powierzchnię płyty do obrazu rastrowego, dopasowując obraz rastrowy do wstępnie załadowanego pliku projektowego CAD lub CAM, który zawiera specyfikacje niezbędnego obrazu przeznaczonego dla płyty, laser służy do bezpośredniego tworzenia obrazu na płycie .
| Specyfikacja/model | DPX230 |
| Podanie | PCB, HDI, FPC (warstwa wewnętrzna, warstwa zewnętrzna, antyspaw) |
| Rozdzielczość (produkcja masowa) | 30um |
| Pojemność | 30-40S @ 18 "* 24" |
| Rozmiar ekspozycji | 610*710mm |
| Grubość panelu | 0,05 mm-3,5 mm |
| Tryb wyrównania | Znak UV |
| Możliwość wyrównania | Warstwa zewnętrzna ± 12um (Warstwa wewnętrzna ± 24um) |
| Tolerancja szerokości linii | ±10% |
| Tryb zwiększania i zmniejszania odchylenia | Stały wzrost i skurcz, automatyczny wzrost i skurcz, wzrost i skurcz interwałów, wyrównanie przegród |
| Typ lasera | Laser LD, 405 ± 5 nm |
| Format pliku | Gerber 274X (ODB++) |
| Moc | Prąd przemienny trójfazowy 380V, 6,4kW,50HZ, zakres wahań napięcia +7% ~-10% |
| Stan: schorzenie | Pokój z żółtym światłem;Temperatura 22°C ± 1°C;Wilgotność 50% ± 5%;Poziom czystości 10000 i wyższy; Wymagania dotyczące wibracji, aby uniknąć gwałtownych wibracji w pobliżu sprzętu |
O nas
Jesteśmy innowacyjnym dostawcą różnych rozwiązań systemów bezpośredniego obrazowania laserowego (LDI) PCB.Nasza oferta produktów systemowych obejmuje konfiguracje systemów LDI do zastosowań niszowych PCB o wysokim zróżnicowaniu i powstających, po w pełni zautomatyzowane rozwiązania systemowe LDI dla środowisk produkcji masowej.
