| Nazwa marki: | GIS |
| Numer modelu: | DPX820SM |

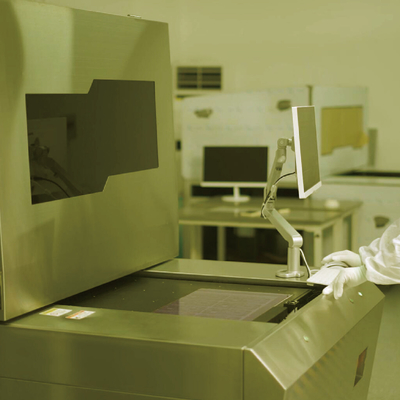

Płytka drukowana z bezpośrednim obrazowaniem laserowym (LDI PCB) to zaawansowane i wydajne rozwiązanie do drukowania PCB, HDI i FPC.Charakteryzuje się dokładnością wyrównania wynoszącą ±12um i wykorzystuje całkowitą moc fali miksującej o mocy 512 W, aby zapewnić wyjątkową wydajność.Dzięki efektywnemu obszarowi ekspozycji wynoszącemu 620 x 720 mm (24 x 28,5 cala) produkt ten nadaje się do szerokiego zakresu zastosowań związanych z drukowaniem płytek PCB.Co więcej, obsługuje różne formaty plików, w tym Gerber, DXF itp., Dla maksymalnej wygody.Dzięki swoim doskonałym funkcjom płyta drukująca z bezpośrednim obrazowaniem laserowym jest idealnym rozwiązaniem do drukowania PCB.
| Cechy produktu | Parametry techniczne |
|---|---|
| Grubość deski | 0,5 ~ 3,5 mm |
| Tolerancja szerokości linii | ±10% |
| Obowiązujący proces | Maska lutownicza, zewnętrzna |
| Format pliku | Format pliku |
| Metoda wyrównania | PODKŁADKA (średnica: 0,5 ~ 3,0 mm) |
| Dokładność wyrównania | ±12um |
| Tryb skali | Biały, czarny, żółty itp. |
| Efektywna powierzchnia ekspozycji | 620 x 720 mm (24" x 28,5") |

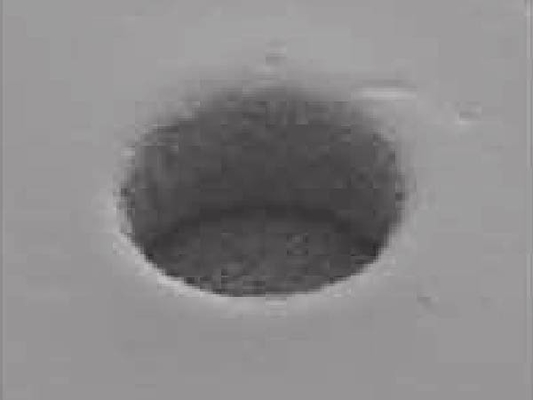

| Mostek lutowniczy/otwór lutowniczy | 50/75μm (warunki procesu) |
| Aplikacja | PCB, HDI, FPC |
GIS Laser Direct Imaging PCB, model DPX820SM to precyzyjna płytka drukowana produkowana w Suzhou w Chinach.Charakteryzuje się doskonałym mostkiem lutowniczym/otworem lutowniczym 50/75 μm i tolerancją szerokości linii ± 10%.Dzięki efektywnemu obszarowi ekspozycji wynoszącemu 620 x 720 mm (24 x 28,5 cala) ta płytka drukowana do bezpośredniego obrazowania laserowego ma całkowitą moc fali mieszania wynoszącą 512 W.Jego odpowiedni proces obejmuje maskę lutowniczą i zewnętrzną.
Płytka drukowana GIS Laser Direct Imaging idealnie nadaje się do stosowania w różnych zastosowaniach i scenariuszach.Na przykład doskonała wydajność obrazowania sprawia, że jest to idealny wybór do projektowania płytek drukowanych o dużej gęstości i szybkości.Precyzyjna tolerancja szerokości linii zapewnia doskonałe parametry elektryczne.Płytka drukowana do bezpośredniego obrazowania laserowego nadaje się również do stosowania w obwodach RF o niskiej częstotliwości i innych zastosowaniach wymagających dużej wydajności.
GIS Laser Direct Imaging PCB to idealne rozwiązanie do projektowania płytek drukowanych o wysokiej precyzji i wydajności.Dzięki zaawansowanej technologii bezpośredniego obrazowania laserowego idealnie nadaje się do wszelkich zastosowań wymagających precyzyjnego obrazowania, doskonałych parametrów elektrycznych i doskonałego mostka lutowniczego/otwarcia lutowniczego.Zdobądź płytkę drukowaną GIS Laser Direct Imaging i przekonaj się o wyjątkowej wydajności tego najnowocześniejszego rozwiązania w zakresie płytek drukowanych.
GIS Laser Direct Imaging PCB (płytka drukowana z bezpośrednim obrazowaniem laserowym/płytka drukowana z bezpośrednim obrazowaniem laserowym) to niestandardowa usługa dla Ciebie.Jest oznaczony marką GIS, numerem modelu DPX820SM i miejscem pochodzenia Suzhou w Chinach.Obsługuje format pliku.Ma stałą skalę/automatyczną skalę/skalę interwałową/kolor maski lutowniczej z wyrównaniem partycji, całkowitą moc fali miksującej 512W z tuszem do maski lutowniczej i tolerancję szerokości linii ±10%.
Pakowanie i wysyłka PCB do bezpośredniego obrazowania laserowego
PCB Laser Direct Imaging jest pakowana i wysyłana w sposób zapewniający bezpieczne i szybkie dotarcie.Każda płytka drukowana jest dokładnie sprawdzana i testowana przed zapakowaniem i wysłaniem.Opakowanie ma na celu ochronę płytki drukowanej podczas transportu i zapewnienie, że dotrze ona w idealnym stanie.
Opakowanie jest wykonane z mocnego kartonu i posiada ochronną wkładkę z pianki, która amortyzuje płytkę drukowaną przed uderzeniami i wstrząsami.Następnie opakowanie zostaje zapieczętowane plombą zabezpieczającą przed manipulacją, aby mieć pewność, że nie zostało otwarte lub naruszone podczas transportu.Paczka jest oznaczona adresem wysyłki i numerem przesyłki umożliwiającym śledzenie przesyłki.
Płyta PCB do obrazowania laserowego jest wysyłana za pośrednictwem niezawodnej i zaufanej firmy spedycyjnej.Czas wysyłki zależy od lokalizacji klienta, ale zazwyczaj trwa kilka dni.
A1: PCB z bezpośrednim obrazowaniem laserowym to rodzaj procesu wytwarzania PCB opracowanego przez GIS, który wykorzystuje wiązkę lasera do bezpośredniego naświetlania obrazu na wstępnie uczulonym laminacie pokrytym miedzią w celu utworzenia obwodu.Nadaje się do produkcji płytek drukowanych w małych partiach.
A2: Płytka PCB do bezpośredniego obrazowania laserowego firmy GIS to DPX820SM.
A3: Płytka PCB firmy GIS do bezpośredniego obrazowania laserowego jest produkowana w Suzhou w Chinach.
A4: Zalety PCB z bezpośrednim obrazowaniem laserowym obejmują wysoką dokładność, wysoką wydajność, wysoką rozdzielczość i brak potrzeby stosowania folii światłoczułej.
A5: PCB z bezpośrednim obrazowaniem laserowym jest szeroko stosowana w produkcji płytek drukowanych w małych partiach, takich jak sprzęt medyczny, sprzęt komunikacyjny i elektronika użytkowa.
wideo
|
|
