| Nazwa marki: | GIS Laser |
| Numer modelu: | DPX230 |

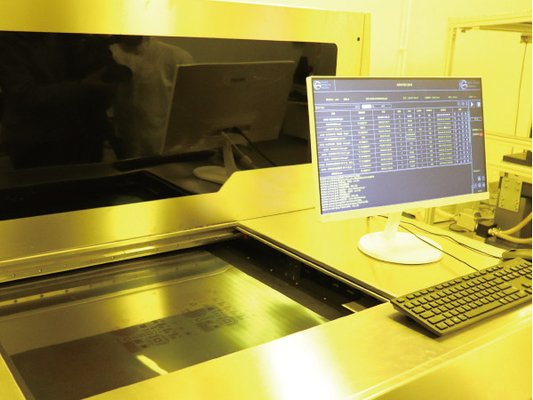

TheLaserowa maszyna do bezpośredniego obrazowania(LDI Direct Imaging) to sprzęt do obrazowania laserowego używany do produkcji bardzo precyzyjnych płytek drukowanych.Został zaprojektowany tak, aby oferować najwyższą dokładność i niezawodność, z technologią rastra o szerokości linii/odstępach między liniami 25/25μm i bardzo czułej suchej warstwie 35s@24.Ponadto maszyna LDI Direct Imaging oferuje szereg trybów skalowania, w tym skalowanie stałe, skalowanie automatyczne, skalowanie interwałowe i wyrównanie partycji, a także pełną ekspozycję łączenia stołu.Obsługuje również informacje tekstowe, które należy ustawić na płycie, takie jak numery seryjne i inne identyfikowalne informacje.Dzięki najnowocześniejszej technologii i funkcjom Laser Direct Imaging Machine jest idealnym narzędziem do produkcji precyzyjnych płytek drukowanych.
| Parametry techniczne | Detale |
|---|---|
| Informacje tekstowe | Wspieraj tablicę, aby ustawić tekst i numer seryjny oraz inne identyfikowalne informacje |
| Moc lasera | 405 Nm/25-50 W (opcjonalnie) |
| Dokładność wyrównania wewnętrznego | 20μm |
| Suchy film o wysokiej czułości | 35s@24 |
| Obowiązujący proces | Wewnętrzne, zewnętrzne, ceramiczne podłoże |
| Tryb skalowania | Stała skala/ skalowanie automatyczne/ skala interwałowa/wyrównanie partycji |
| Technologia rastrowa | Szerokość linii/Odstępy między liniami 25/25μm |
| Łączenie | Obsługuje ekspozycję na łączenie pełnego stołu |
| Aplikacja | PCB, HDI, FPC |
| Efektywny obszar ekspozycji | 610 mm * 710 mm |
System druku DPX230 LDI firmy GIS Laser to niezawodne i wydajne rozwiązanie do produkcji PCB, HDI i FPC.Dzięki dokładności wyrównania wewnętrznego wynoszącej 20 μm i dokładności wyrównania zewnętrznego ±10 μm system ten zapewnia wyjątkową precyzję i dokładność.Co więcej, jego wyczuwalny suchy film 35s@24 sprawia, że jest bardzo wydajny.Wreszcie, obsługuje również tablicę do ustawiania tekstu i numeru seryjnego lub innych identyfikowalnych informacji.Dzięki systemowi drukowania LDI, GIS Laser jest idealnym wyborem do produkcji PCB, HDI i FPC.
Laserowa maszyna do bezpośredniego obrazowania DPX230 firmy GIS Laser to niezawodne i dokładne urządzenie do obrazowania laserowego, które może pomóc w szybkim i łatwym zakończeniu procesu drukowania.Nadaje się do różnych płytek drukowanych, w tym podłoży wewnętrznych, zewnętrznych i ceramicznych.Charakteryzuje się pełną ekspozycją na splicing stołu, grubością płyty od 0,05 mm do 7 mm, efektywnym obszarem ekspozycji 610 mm * 710 mm i dokładnością wyrównania zewnętrznego ± 10 μm.
Laser Direct Imaging Machine oferuje wsparcie techniczne i usługi dla swoich produktów.Usługi te obejmują:
Pakowanie i wysyłka Maszyna do bezpośredniego obrazowania laserowego:
Urządzenie do bezpośredniego obrazowania laserowego zostanie wysłane w jednym dużym pudełku z następującymi elementami:
Pudełko zostanie bezpiecznie zamknięte, aby zapobiec uszkodzeniom lub manipulacjom podczas transportu.Będzie również wyraźnie oznaczony nazwą produktu i adresem wysyłki.
