| Nazwa marki: | GIS |
| Numer modelu: | RTR315 |
| MOQ: | 1 zestaw |
| Cena £: | negotiable price |
| Czas dostawy: | 20 dni roboczych |

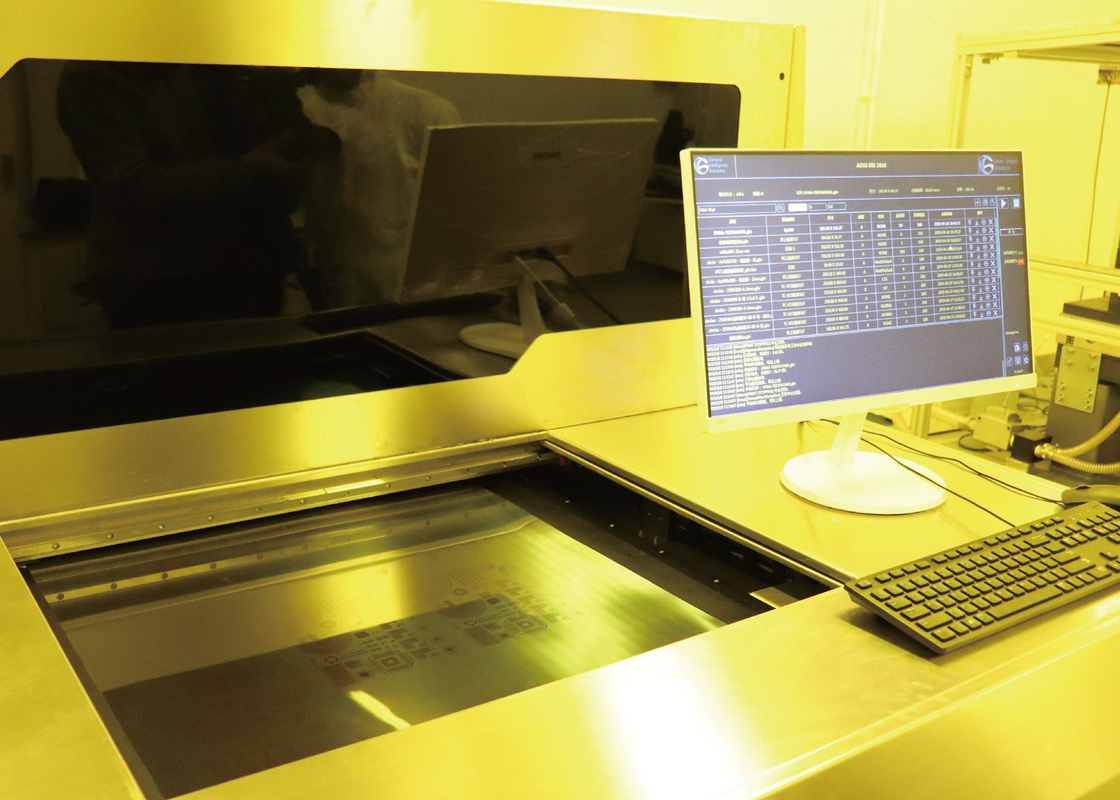

Rozwiązania systemowe do bezpośredniego obrazowania laserowego (LDI) LDI Roll to Roll PCB
Bezpośrednie obrazowanie laserowe PCB (LDI)
Podczas wytwarzania płytki drukowanej ślady obwodów są definiowane przez proces obrazowania.Bezpośrednie obrazowanie laserowe (LDI) naświetla ślady bezpośrednio za pomocą silnie skupionej wiązki laserowej, która w sterowanej NC, zamiast zalanego światła przechodzącego przez narzędzie fotograficzne, wiązka laserowa utworzy obraz cyfrowo.
Jak działa laserowe obrazowanie bezpośrednie (LDI)?
Bezpośrednie obrazowanie laserowe wymaga płytki PCB z powierzchnią światłoczułą, która jest umieszczona pod laserem sterowanym komputerowo.A potem komputer za pomocą światła lasera tworzy obraz na tablicy.Komputer skanuje powierzchnię płyty do obrazu rastrowego, dopasowując obraz rastrowy do wstępnie załadowanego pliku projektowego CAD lub CAM, który zawiera specyfikacje niezbędnego obrazu przeznaczonego dla płyty, laser służy do bezpośredniego tworzenia obrazu na płycie .
| Specyfikacja/model | RTR315 |
| Podanie | PCB, HDI, FPC (warstwa wewnętrzna, warstwa zewnętrzna, antyspaw) |
| Rozdzielczość (produkcja masowa) | 15um |
| Pojemność | 12S@18"*24" |
| Rozmiar ekspozycji | 260*800mm |
| Grubość panelu | 0,05 mm-3,5 mm |
| Tryb wyrównania | Znak UV |
| Możliwość wyrównania | Warstwa zewnętrzna ± 12um (Warstwa wewnętrzna ± 24um) |
| Tolerancja szerokości linii | ±10% |
| Tryb zwiększania i zmniejszania odchylenia | Stały wzrost i skurcz, automatyczny wzrost i skurcz, wzrost i skurcz interwałów, wyrównanie przegród |
| Typ lasera | Laser LD, 405 ± 5 nm |
| Format pliku | Gerber 274X (ODB++) |
| Moc | Prąd przemienny trójfazowy 380V, 6,4kW,50HZ, zakres wahań napięcia +7% ~-10% |
| Stan: schorzenie | Pokój z żółtym światłem;Temperatura 22°C ± 1°C;Wilgotność 50% ± 5%;Poziom czystości 10000 i wyższy; Wymagania dotyczące wibracji, aby uniknąć gwałtownych wibracji w pobliżu sprzętu |
Zalety LDI nad przetwarzaniem zdjęć
Tradycyjne procesy fotograficzne wymagają wielu kroków, aby stworzyć fotonarzędzie używane do generowania obrazu na PCB.To spowodowało wiele wyzwań dla producentów PCB na przestrzeni lat.LDI zapewnia szereg korzyści:
· Jakość – problemy związane z filmami fotograficznymi w przeszłości powodowały niedoskonałe obrazy ze względu na naturalną podatność na wahania temperatury lub wilgotności.Obrazy laserowe dają znacznie bardziej precyzyjne i spójne obrazy oraz eliminują wszelkie defekty związane z filmem.
· Obrazowanie laserowe zapewnia precyzyjne pozycjonowanie i lepszą rozdzielczość.Linie obrazu, spacje i wyrównanie są dokładniejsze.
· Metodologia fotograficzna wymaga środowisk o kontrolowanej temperaturze i wilgotności, aby zapewnić jak najdokładniejszy transfer obrazów na tablice.LDI zmniejsza wpływ środowiska na powstające obrazy i usuwa wpływ załamania światła, nieodłącznie związany z technikami obróbki zdjęć.
Produkcja LDI oferuje szczególne korzyści tam, gdzie wymagane są krótkie serie lub szybka realizacja, co sprawia, że tworzenie grafiki i ustawianie metod fotonarzędzia jest niepraktyczne.LDI jest również ważnym czynnikiem, gdy w grę wchodzą wąskie tolerancje i ścisła rejestracja.
Dzisiejsze wymagania klientów dotyczące mniejszych, lżejszych płytek PCB o dużej gęstości szybko wypierają technologię fotograficzną jako praktyczne narzędzie do generowania obrazów PCB.
O nas
Jesteśmy innowacyjnym dostawcą różnych rozwiązań systemów bezpośredniego obrazowania laserowego (LDI) PCB.Nasza oferta produktów systemowych obejmuje konfiguracje systemów LDI do zastosowań niszowych PCB o wysokim zróżnicowaniu i powstających, po w pełni zautomatyzowane rozwiązania systemowe LDI dla środowisk produkcji masowej.
wideo
|
|
