| Nazwa marki: | GIS |
| Numer modelu: | DPX630SM |
| MOQ: | 1 zestaw |
| Cena £: | negotiable price |
| Czas dostawy: | 20 dni roboczych |

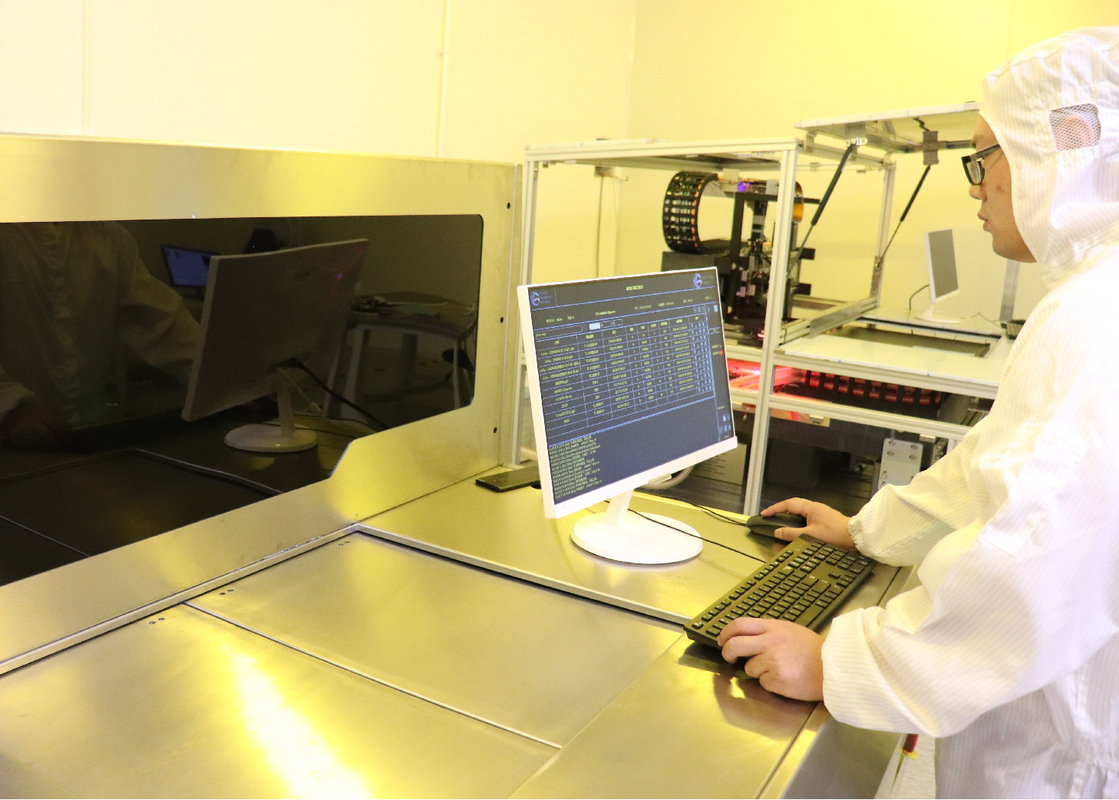

Rozwiązania systemowe do bezpośredniego obrazowania laserowego (LDI) PCB Solder Mask
Zalety LDI nad przetwarzaniem zdjęć
Podczas tworzenia narzędzia fotograficznego do generowania obrazu na tablicy, musi ono zawierać wiele kroków dla tradycyjnych procesów fotograficznych.Od lat przed producentem PCB stoi wiele wyzwań.A LDI ma wiele zalet:
Jakość – w przeszłości problem klisz fotograficznych prowadził do niedoskonałych zdjęć ze względu na nieodłączną podatność na wahania temperatury lub wilgotności.Obrazy laserowe zapewniają dokładniejsze i bardziej spójne obrazy oraz usuwają wszelkie defekty związane z filmem.
Nie ma dokładnego pozycjonowania i poprawionej rozdzielczości.A także bardziej precyzyjne linie obrazu, spacje i wyrównanie obrazu.
Gdy metoda fotograficzna zapewnia najdokładniejszy transfer obrazów na tablice, musi mieć kontrolowane środowisko o kontrolowanej temperaturze i wilgotności.LDI zmniejsza wpływ środowiska na uzyskiwane obrazy i eliminuje wpływ załamania światła nieodłącznie związany z technikami obróbki zdjęć.
Produkcja LDI ma szczególne zalety w przypadku krótkich serii lub szybkiego zwrotu i jest niepraktyczna przy tworzeniu grafiki i konfiguracji metod narzędzi fotograficznych.Jeśli chodzi o ścisłą rejestrację i wąskie tolerancje, LDI jest również ważnym czynnikiem.
W dzisiejszych czasach technologia fotograficzna jest praktycznym narzędziem do tworzenia obrazów PCB, ponieważ klienci mają zapotrzebowanie na mniejsze, lżejsze PCB o dużej gęstości.
| Specyfikacja/model | DPX230 |
| Podanie | PCB, HDI, FPC (warstwa wewnętrzna, warstwa zewnętrzna, antyspaw) |
| Rozdzielczość (produkcja masowa) | 30um |
| Pojemność | 30-40S @ 18 "* 24" |
| Rozmiar ekspozycji | 610*710mm |
| Grubość panelu | 0,05 mm-3,5 mm |
| Tryb wyrównania | Znak UV |
| Możliwość wyrównania | Warstwa zewnętrzna ± 12um (Warstwa wewnętrzna ± 24um) |
| Tolerancja szerokości linii | ±10% |
| Tryb zwiększania i zmniejszania odchylenia | Stały wzrost i skurcz, automatyczny wzrost i skurcz, wzrost i skurcz interwałów, wyrównanie przegród |
| Typ lasera | Laser LD, 405 ± 5 nm |
| Format pliku | Gerber 274X (ODB++) |
| Moc | Prąd przemienny trójfazowy 380V, 6,4kW,50HZ, zakres wahań napięcia +7% ~-10% |
| Stan: schorzenie | Pokój z żółtym światłem;Temperatura 22°C ± 1°C;Wilgotność 50% ± 5%;Poziom czystości 10000 i wyższy; Wymagania dotyczące wibracji, aby uniknąć gwałtownych wibracji w pobliżu sprzętu |
Jak działa laserowe obrazowanie bezpośrednie (LDI)?
Bezpośrednie obrazowanie laserowe wymaga płytki PCB z powierzchnią światłoczułą, która jest umieszczona pod laserem sterowanym komputerowo.A potem komputer za pomocą światła lasera tworzy obraz na tablicy.Komputer skanuje powierzchnię płyty do obrazu rastrowego, dopasowując obraz rastrowy do wstępnie załadowanego pliku projektowego CAD lub CAM, który zawiera specyfikacje niezbędnego obrazu przeznaczonego dla płyty, laser służy do bezpośredniego tworzenia obrazu na płycie .
O nas
Jesteśmy innowacyjnym dostawcą różnych rozwiązań systemów bezpośredniego obrazowania laserowego (LDI) PCB.Nasza oferta produktów systemowych obejmuje konfiguracje systemów LDI do zastosowań niszowych PCB o wysokim zróżnicowaniu i powstających, po w pełni zautomatyzowane rozwiązania systemowe LDI dla środowisk produkcji masowej.
wideo
|
|
