| Nazwa marki: | GIS |
| Numer modelu: | DPX230 |
| MOQ: | 1 zestaw |
| Cena £: | negotiable price |
| Czas dostawy: | 20 dni roboczych |

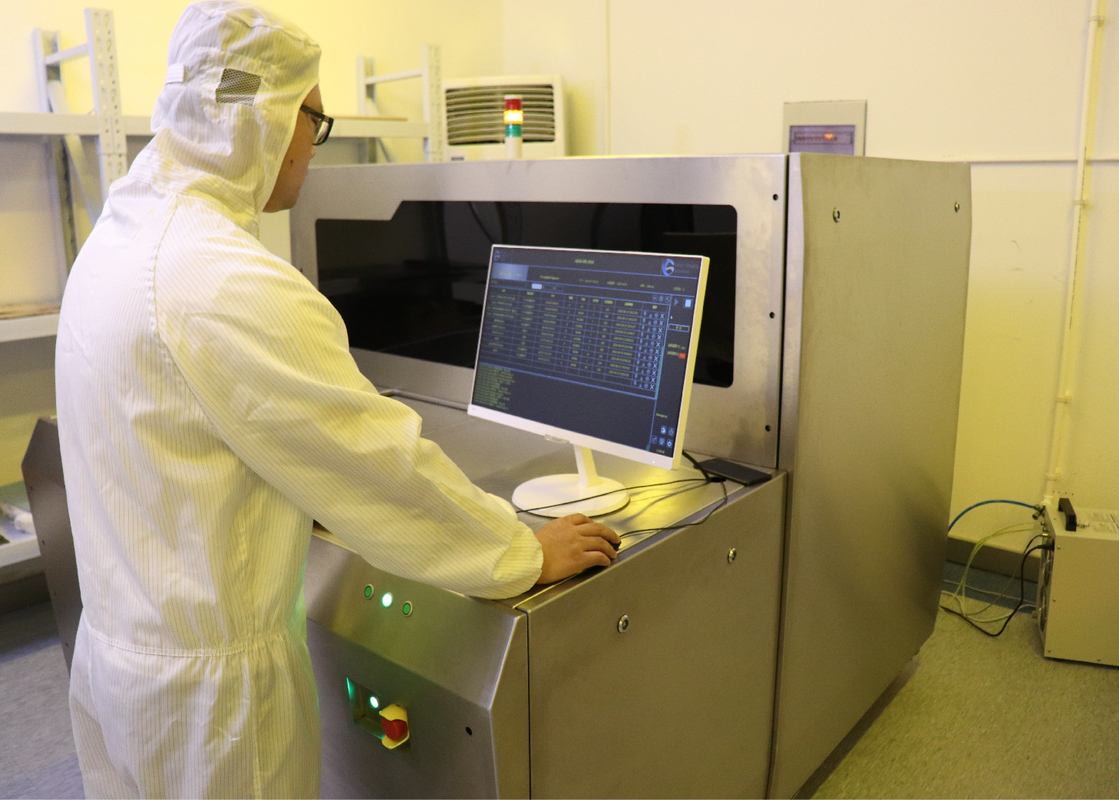

Rozwiązania systemowe do bezpośredniego obrazowania laserowego (LDI) dla różnych płytek drukowanych
Funkcjonować:
Wiele opcji rozbudowy
i funkcja skurczu
1. automatyczna funkcja rozszerzania i kurczenia
2. naprawiono funkcję rozbudowy:
Ekspozycja na podstawie podanych stałych wartości ekspansji
3. funkcja pomiaru:
Rzeczywisty pomiar płyty wybierz rzeczywistą wartość rozszerzenia płyty dla ekspozycji
Opis stanowiska: można ustawić liczbę płyt do pomiaru, po zmierzeniu płyty do pobrania
Średnia wartość jest eksponowana.
Bardzo długa optyczna ogniskowa i światło
funkcja monitorowania zasilania źródła:
Bardzo długa ogniskowa ±300μm;
Monitorowanie w czasie rzeczywistym i dynamiczna regulacja energii lasera podczas pracy
Śledzenie wstecz
Numer seryjny|Numer bieżący |wartość rozszerzania i kurczenia |Data |Czas |Kod kreskowy |Kod QR |
Proces LDI: łącznie 5 minut (wyjście danych CAM i gotowy wydruk).
· Nigdy więcej obaw o maskę
· Wysoka wydajność i przepustowość
· Elastyczne nieregularne podłoże
Jak działa laserowe obrazowanie bezpośrednie (LDI)?
Bezpośrednie obrazowanie laserowe wymaga płytki PCB z powierzchnią światłoczułą, która jest umieszczona pod laserem sterowanym komputerowo.A potem komputer za pomocą światła lasera tworzy obraz na tablicy.Komputer skanuje powierzchnię płyty do obrazu rastrowego, dopasowując obraz rastrowy do wstępnie załadowanego pliku projektowego CAD lub CAM, który zawiera specyfikacje niezbędnego obrazu przeznaczonego dla płyty, laser służy do bezpośredniego tworzenia obrazu na płycie .
| Specyfikacja/model | DPX230 |
| Podanie | PCB, HDI, FPC (warstwa wewnętrzna, warstwa zewnętrzna, antyspaw) |
| Rozdzielczość (produkcja masowa) | 30um |
| Pojemność | 30-40S @ 18 "* 24" |
| Rozmiar ekspozycji | 610*710mm |
| Grubość panelu | 0,05 mm-3,5 mm |
| Tryb wyrównania | Znak UV |
| Możliwość wyrównania | Warstwa zewnętrzna ± 12um (Warstwa wewnętrzna ± 24um) |
| Tolerancja szerokości linii | ±10% |
| Tryb zwiększania i zmniejszania odchylenia | Stały wzrost i skurcz, automatyczny wzrost i skurcz, wzrost i skurcz interwałów, wyrównanie przegród |
| Typ lasera | Laser LD, 405 ± 5 nm |
| Format pliku | Gerber 274X (ODB++) |
| Moc | Prąd przemienny trójfazowy 380V, 6,4kW,50HZ, zakres wahań napięcia +7% ~-10% |
| Stan: schorzenie | Pokój z żółtym światłem;Temperatura 22°C ± 1°C;Wilgotność 50% ± 5%;Poziom czystości 10000 i wyższy; Wymagania dotyczące wibracji, aby uniknąć gwałtownych wibracji w pobliżu sprzętu |
O nas
Jesteśmy innowacyjnym dostawcą różnych rozwiązań systemów bezpośredniego obrazowania laserowego (LDI) PCB.Nasza oferta produktów systemowych obejmuje konfiguracje systemów LDI do zastosowań niszowych PCB o wysokim zróżnicowaniu i powstających, po w pełni zautomatyzowane rozwiązania systemowe LDI dla środowisk produkcji masowej.
wideo
|
