| Nazwa marki: | GIS |
| Numer modelu: | RTR315 |
| MOQ: | 1 zestaw |
| Cena £: | negotiable price |
| Czas dostawy: | 20 dni roboczych |
Rozwiązania systemowe do bezpośredniego obrazowania laserowego (LDI) LDI Flexible Board
Wymiana techniczna LDI
Nie ma wątpliwości, że pierwszymi użytkownikami technologii laserowego obrazowania bezpośredniego (LDI) są zazwyczaj producenci szybkich cykli, prototypów lub PCB o dużej pojemności, którzy potrzebują szybkiego i dokładnego przygotowania prototypów.
Te wczesne modele do bezpośredniego obrazowania (LDI) doskonale spełniają potrzeby tych producentów płytek drukowanych - oszczędzając czas i koszty folii maskującej, zapewniając jednocześnie wysoki stopień elastyczności i dokładności.
Producenci masowej produkcji PCB nie zastosowali technologii LDI, głównie z powodu zbyt wolnego systemu LDI i zbyt wysokich kosztów operacyjnych dostosowania urządzeń mobilnych.Jednak najnowszy rozwój technologiczny zmienił sytuację.Obecnie coraz więcej producentów PCB na masową skalę wykorzystuje LDI do rozwiązań obrazowania.
Jak działa laserowe obrazowanie bezpośrednie (LDI)?

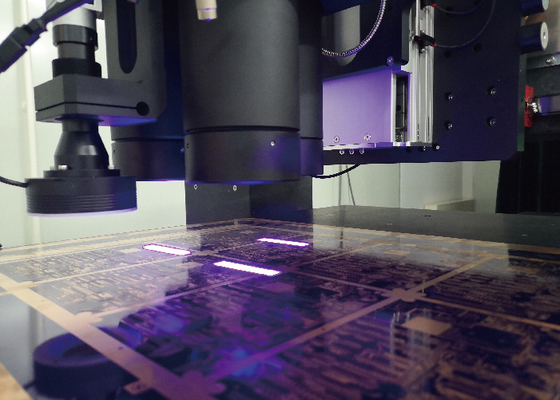

Bezpośrednie obrazowanie laserowe wymaga płytki PCB z powierzchnią światłoczułą, która jest umieszczona pod laserem sterowanym komputerowo.A potem komputer za pomocą światła lasera tworzy obraz na tablicy.Komputer skanuje powierzchnię płyty do obrazu rastrowego, dopasowując obraz rastrowy do wstępnie załadowanego pliku projektowego CAD lub CAM, który zawiera specyfikacje niezbędnego obrazu przeznaczonego dla płyty, laser służy do bezpośredniego tworzenia obrazu na płycie .
| Specyfikacja/model | RTR315 |
| Podanie | PCB, HDI, FPC (warstwa wewnętrzna, warstwa zewnętrzna, antyspaw) |
| Rozdzielczość (produkcja masowa) | 15um |
| Pojemność | 12S@18"*24" |
| Rozmiar ekspozycji | 260*800mm |
| Grubość panelu | 0,05 mm-3,5 mm |
| Tryb wyrównania | Znak UV |
| Możliwość wyrównania | Warstwa zewnętrzna ± 12um (Warstwa wewnętrzna ± 24um) |
| Tolerancja szerokości linii | ±10% |
| Tryb zwiększania i zmniejszania odchylenia | Stały wzrost i skurcz, automatyczny wzrost i skurcz, wzrost i skurcz interwałów, wyrównanie przegród |
| Typ lasera | Laser LD, 405 ± 5 nm |
| Format pliku | Gerber 274X (ODB++) |
| Moc | Prąd przemienny trójfazowy 380V, 6,4kW,50HZ, zakres wahań napięcia +7% ~-10% |
| Stan: schorzenie | Pokój z żółtym światłem;Temperatura 22°C ± 1°C;Wilgotność 50% ± 5%;Poziom czystości 10000 i wyższy; Wymagania dotyczące wibracji, aby uniknąć gwałtownych wibracji w pobliżu sprzętu |
O nas
Jesteśmy innowacyjnym dostawcą różnych rozwiązań systemów bezpośredniego obrazowania laserowego (LDI) PCB.Nasza oferta produktów systemowych obejmuje konfiguracje systemów LDI do zastosowań niszowych PCB o wysokim zróżnicowaniu i powstających, po w pełni zautomatyzowane rozwiązania systemowe LDI dla środowisk produkcji masowej.
wideo
|
|
| Nazwa marki: | GIS |
| Numer modelu: | RTR315 |
| MOQ: | 1 zestaw |
| Cena £: | negotiable price |
| Szczegóły opakowania: | drewniane opakowanie do pakowania |
Rozwiązania systemowe do bezpośredniego obrazowania laserowego (LDI) LDI Flexible Board
Wymiana techniczna LDI
Nie ma wątpliwości, że pierwszymi użytkownikami technologii laserowego obrazowania bezpośredniego (LDI) są zazwyczaj producenci szybkich cykli, prototypów lub PCB o dużej pojemności, którzy potrzebują szybkiego i dokładnego przygotowania prototypów.
Te wczesne modele do bezpośredniego obrazowania (LDI) doskonale spełniają potrzeby tych producentów płytek drukowanych - oszczędzając czas i koszty folii maskującej, zapewniając jednocześnie wysoki stopień elastyczności i dokładności.
Producenci masowej produkcji PCB nie zastosowali technologii LDI, głównie z powodu zbyt wolnego systemu LDI i zbyt wysokich kosztów operacyjnych dostosowania urządzeń mobilnych.Jednak najnowszy rozwój technologiczny zmienił sytuację.Obecnie coraz więcej producentów PCB na masową skalę wykorzystuje LDI do rozwiązań obrazowania.
Jak działa laserowe obrazowanie bezpośrednie (LDI)?
Bezpośrednie obrazowanie laserowe wymaga płytki PCB z powierzchnią światłoczułą, która jest umieszczona pod laserem sterowanym komputerowo.A potem komputer za pomocą światła lasera tworzy obraz na tablicy.Komputer skanuje powierzchnię płyty do obrazu rastrowego, dopasowując obraz rastrowy do wstępnie załadowanego pliku projektowego CAD lub CAM, który zawiera specyfikacje niezbędnego obrazu przeznaczonego dla płyty, laser służy do bezpośredniego tworzenia obrazu na płycie .
| Specyfikacja/model | RTR315 |
| Podanie | PCB, HDI, FPC (warstwa wewnętrzna, warstwa zewnętrzna, antyspaw) |
| Rozdzielczość (produkcja masowa) | 15um |
| Pojemność | 12S@18"*24" |
| Rozmiar ekspozycji | 260*800mm |
| Grubość panelu | 0,05 mm-3,5 mm |
| Tryb wyrównania | Znak UV |
| Możliwość wyrównania | Warstwa zewnętrzna ± 12um (Warstwa wewnętrzna ± 24um) |
| Tolerancja szerokości linii | ±10% |
| Tryb zwiększania i zmniejszania odchylenia | Stały wzrost i skurcz, automatyczny wzrost i skurcz, wzrost i skurcz interwałów, wyrównanie przegród |
| Typ lasera | Laser LD, 405 ± 5 nm |
| Format pliku | Gerber 274X (ODB++) |
| Moc | Prąd przemienny trójfazowy 380V, 6,4kW,50HZ, zakres wahań napięcia +7% ~-10% |
| Stan: schorzenie | Pokój z żółtym światłem;Temperatura 22°C ± 1°C;Wilgotność 50% ± 5%;Poziom czystości 10000 i wyższy; Wymagania dotyczące wibracji, aby uniknąć gwałtownych wibracji w pobliżu sprzętu |
O nas
Jesteśmy innowacyjnym dostawcą różnych rozwiązań systemów bezpośredniego obrazowania laserowego (LDI) PCB.Nasza oferta produktów systemowych obejmuje konfiguracje systemów LDI do zastosowań niszowych PCB o wysokim zróżnicowaniu i powstających, po w pełni zautomatyzowane rozwiązania systemowe LDI dla środowisk produkcji masowej.
