Urządzenia do bezpośredniego obrazowania ekranu laserowego do druku ekranowego tekstyliów

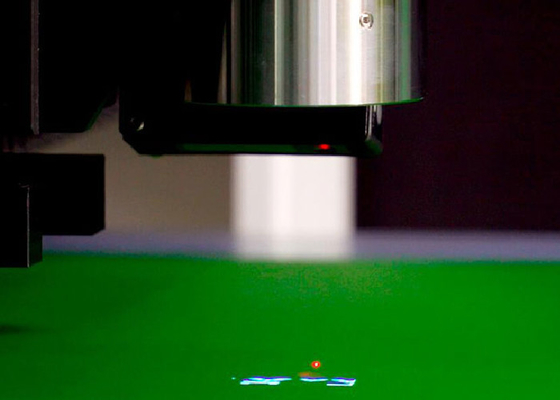

CTS jest systemem obrazowania i ekspozycji komputerowo-ekranowego (CTS) (patent chiński, japoński, koreański, unijny).Pliki danych są odczytywane bezpośrednio przez CTS, a następnie przetwarzane w obrazy, które są przesyłane przez wiązki laserowe na ekrany przez DMD i soczewki.

Obrazy cyfrowe są wytwarzane przez DMD (cyfrowe urządzenie mikro-lustrzane), które posiada ponad 800 tysięcy lub 2 miliony mikro-lustrzanych, umożliwiających wyraźne i ostre punkty kwadratowe.Ten najnowszy system cyfrowej ekspozycji stał się nowym standardem dla przemysłu serwisowego.

Pliki danych są odczytywane bezpośrednio przez komputer na ekranie (CTS), a następnie przekształcane w obrazy, które są przesyłane przez wiązki laserowe na ekrany za pomocą DMD i soczewki.

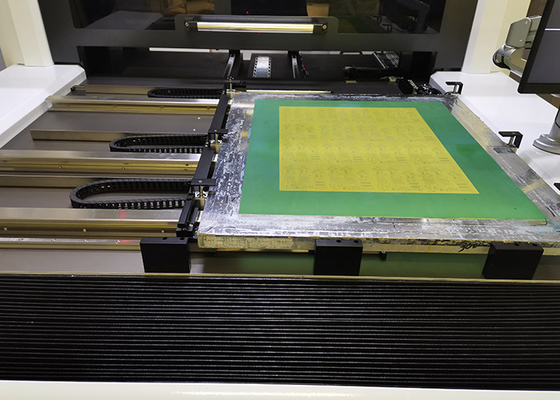

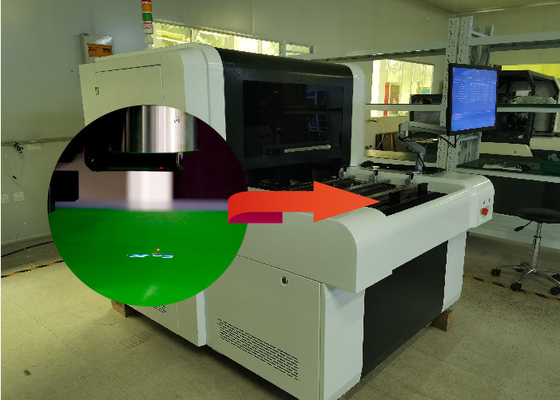

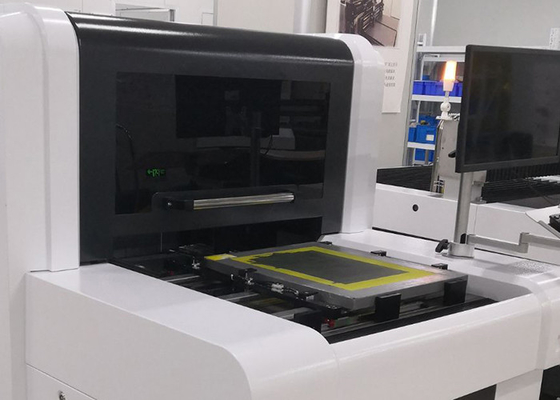

Maszyna do tworzenia płyt laserowych CTS jest bezpośrednio odczytywać pliki danych komputerowych i konwertować je na obrazy, a następnie ekspozycjonować i obrazować je na ekranie za pomocą projekcji laserowej.Ten rodzaj ekranu obrazowania nadaje się do druku tkanin, a także nadaje się do naklejek, opakowań, płyt PCB, druku 3C na pokrywach szklanych itp.

• Specyfikacja / Model	CTS100
  Maksymalny rozmiar ekranu (mm)	100x1000
  Min wielkość ekranu (mm)	400x400
  Wielkość maksymalnej ekspozycji (mm)	900x900
  Grubość ramki ekranu (usługa na zamówienie dostępna)	25-45 mm
  System obrazowania	Technologia DMD DLP
  grubość emulsji (EOM)	Emulsja odporna na rozpuszczalniki 3μm-150μm, emulsja odporna na wodę 3μm-220μm
  Czas ekspozycji	120-240s/m2, #350 żółta siatka
  Rozstrzygnięcie	1270/2540 dpi (nieobowiązkowe)
  Rastryczny	133LPI
  System ostrości	Stałe skupienie
  Format pliku	1_bit tiff itd.
  Typ lasera	Laser UV, długość fali 405±5 nm
  Moc lasera	20W/25W/30W (nieobowiązkowe)
  Wielkość urządzenia (mm)	1740x1500x1500
  Masa netto urządzeń	1200 kg
  Warunki	pomieszczenie o żółtym świetle o czystości klasy 10000, temperatura 22±2°C, 40-70% wilgotności względnej (bez kondensacji)
  Władza	Jednopasowe 220v, 50/60HZ, 4 kW, sprężone powietrze:00,5 MPa

• Wysoka precyzja:

Rozstrzygnięcia 1270 dpi lub 2540 dpi, z rasterem 133lpi/dpi (drukowanie półtonowe).

• Wysoka wydajność:

3 minuty do zakończenia ekspozycji na ekranie o rozmiarze 1000 mm*1000 mm.Wydajność produkcji stencil został znacznie poprawiony ze względu na dużo czasu jest zaoszczędzony przez dokładny ustawienie ekspozycji i obniżenie lobor.

• Niski koszt:

Wyeliminowanie folii pozytywnych: folie litoplastyczne stają się coraz droższe, a liczba dostawców na rynku szybko rośnie.

1 procedura cyfrowego wytwarzania ekranu CTS zastąpi 5 procedur konwencjonalnego procesu.
